Freebox POP Cooler
Conception et fabrication d'un support de refroidissement actif pour Freebox POP via impression 3D, réduisant les températures de -31°C et optimisant les performances réseau.
Vue d'ensemble du projet
La Freebox POP est connue pour générer beaucoup de chaleur lors d'une utilisation intensive, particulièrement en fibre optique avec des débits importants. Cette surchauffe peut entraîner des ralentissements, des déconnexions et réduire la durée de vie du matériel.
J'ai donc conçu et fabriqué un système de refroidissement actif sur mesure en impression 3D. Le support intègre deux ventilateurs de 80mm pour maximiser le flux d'air, tout en s'adaptant parfaitement à la forme de la box. Les premiers tests ont montré des résultats excellents mais avec des fuites d'air, ce qui m'a poussé à itérer sur la conception.
Objectifs du projet
- Réduire significativement la température de la Freebox POP
- Améliorer la stabilité de la connexion fibre
- Créer une solution discrète et esthétique
- Centraliser l'arrivée réseau en un seul point RJ45
- Permettre une adaptation future avec barre transversale
- Apprendre la modélisation 3D fonctionnelle
Refroidissement Efficace
Réduction de 31°C de la température (78°C → 47°C)
Impression 3D
Support custom conçu sur mesure pour la Freebox POP
Solution DIY
Projet entièrement réalisé à la maison avec des outils accessibles
Performance réseau
Débit stable à 700 Mb/s UP et 5 Gb/s DOWN
Processus de conception & fabrication
Du prototype à la version finale
Conception & Modélisation 3D
Conception du support adapté à la forme de la Freebox POP. Modélisation 3D avec emplacements pour deux ventilateurs de 80mm, intégration d'un système de fixation et optimisation du flux d'air. Prise en compte des dimensions exactes de la box.
2 joursImpression du modèle 3D
Impression en PLA avec une imprimante 3D FDM. Paramètres optimisés pour solidité et précision : 0.2mm de hauteur de couche, 20% de remplissage, supports pour les surplombs. Temps d'impression total : environ 18 heures.
18 heuresAssemblage des composants
Intégration des deux ventilateurs 80mm dans le support imprimé. Installation des grilles de protection et câblage électrique. Montage des différentes pièces imprimées ensemble avec système de clips ou visserie.
1 heureMise en place Box & Barre de fixation

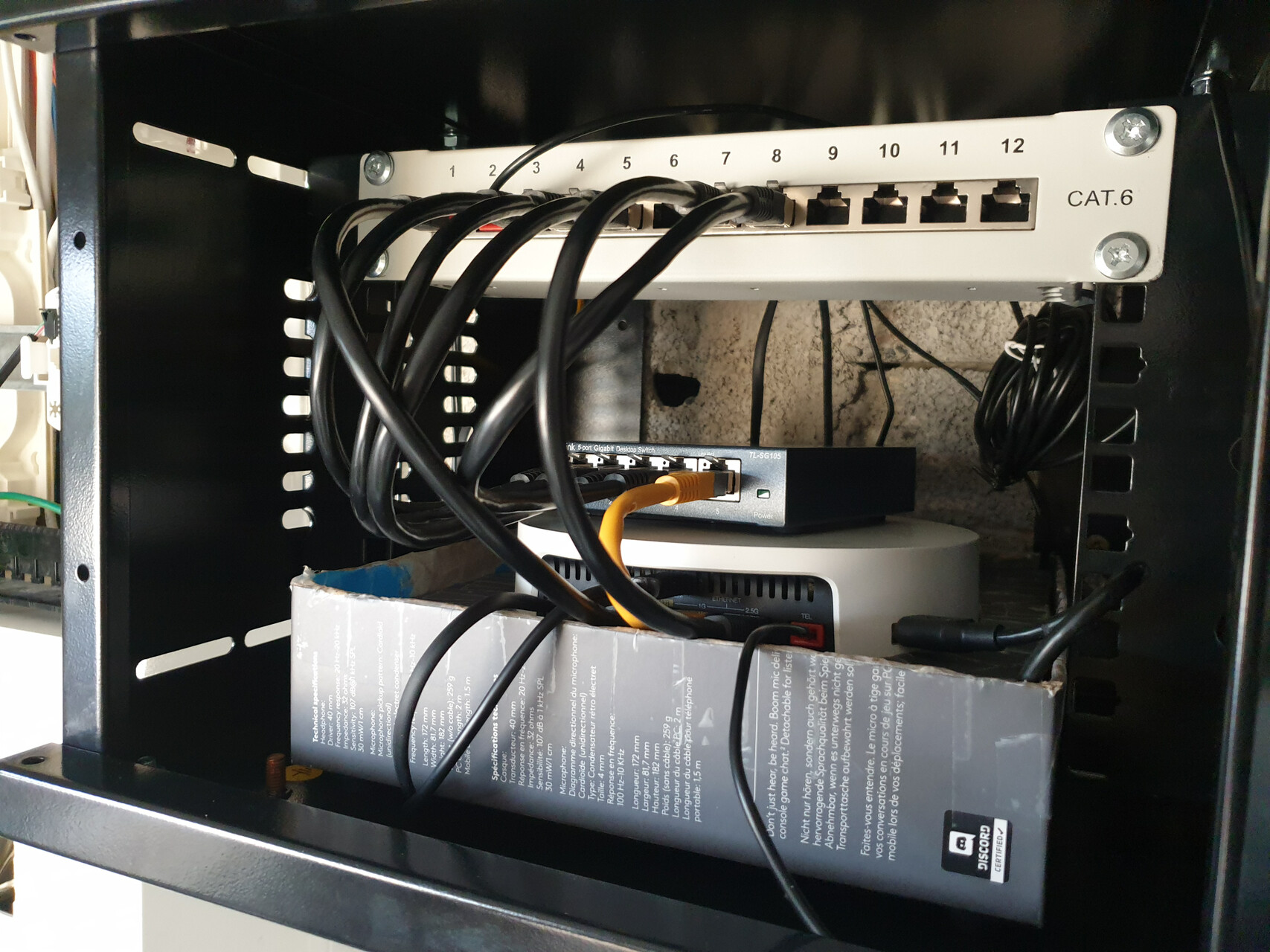

Installation de la Freebox POP sur le support de refroidissement. Ajout de la barre de fixation transversale pour maintenir la box en place. Branchement des ventilateurs sur une alimentation 12V. Câblage réseau centralisé sur un point RJ45.
30 minutesTests & Mesures de performance
Mesure des températures avant/après refroidissement. Tests de stabilité réseau sur plusieurs jours. Monitoring des températures avec capteurs. Ajustement de la vitesse des ventilateurs pour optimiser le rapport bruit/performance.
1 semaineOptimisation & Version 2.0
Suite aux fuites d'air constatées, conception d'un nouveau support limitant les fuites grâce à une modélisation améliorée. Ajout possible d'une barre transversale pour maintien latéral. Fixation optimisée des supports latéraux.
En coursPerformances & Résultats
Impact mesurable sur la température et le réseau
Réduction de température
* Résultat variable selon la température ambiante
Performances réseau
Infrastructure : Free 10G-EPON
Performance Freebox POP : 700 Mb/s UP / 5 Gb/s DOWN partagés entre équipements
Stabilité de connexion
Coûts & Composants
💡 Économie : Solution ~10x moins chère qu'un système commercial équivalent
Premier prototype & Itérations

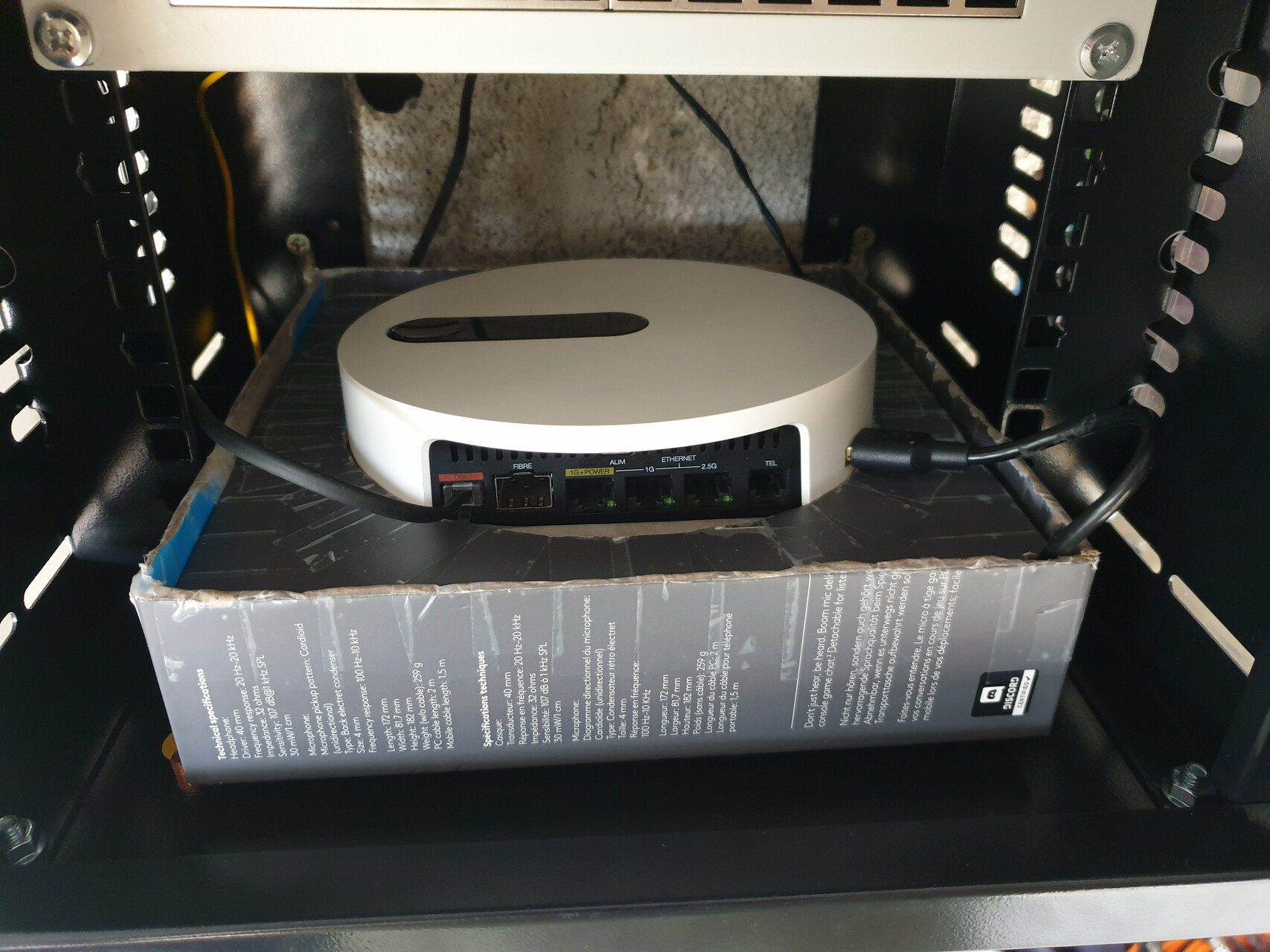

Version 1.0 - Premier prototype
RéaliséConception initiale

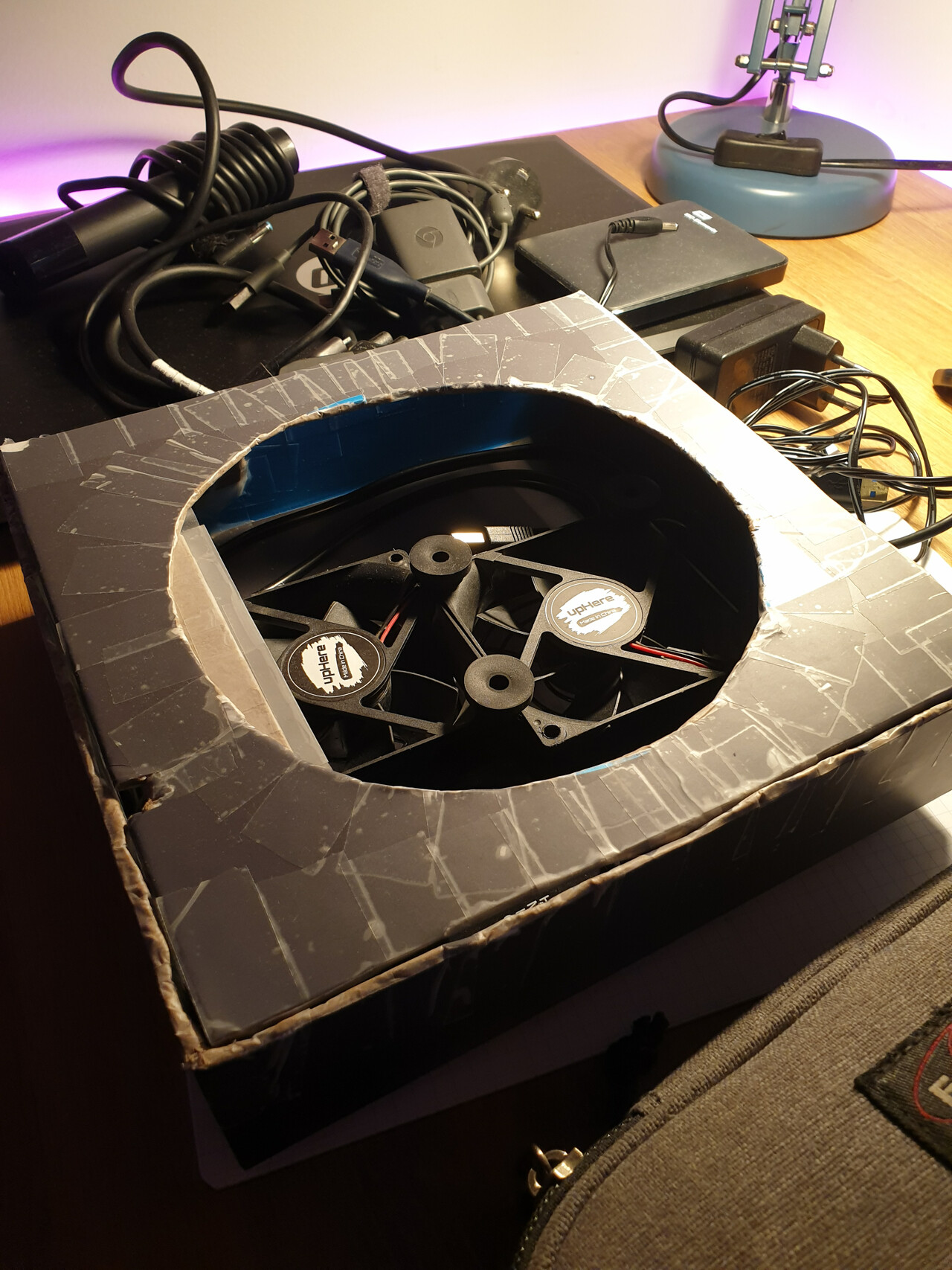

Boîte en carton découpée et adaptée à la forme de la box. Installation d'un ventilateur de 120mm. Les premiers résultats étaient concluants malgré les fuites présentes, avec une réduction significative de température déjà observable.
✅ Points positifs
- Validation du concept de refroidissement actif
- Réduction de température mesurable
- Coût très faible pour le prototype
- Rapide à mettre en œuvre
⚠️ Problèmes identifiés
- Fuites d'air importantes réduisant l'efficacité
- Matériau carton peu durable dans le temps
- Adaptation manuelle imprécise
- Esthétique peu soignée

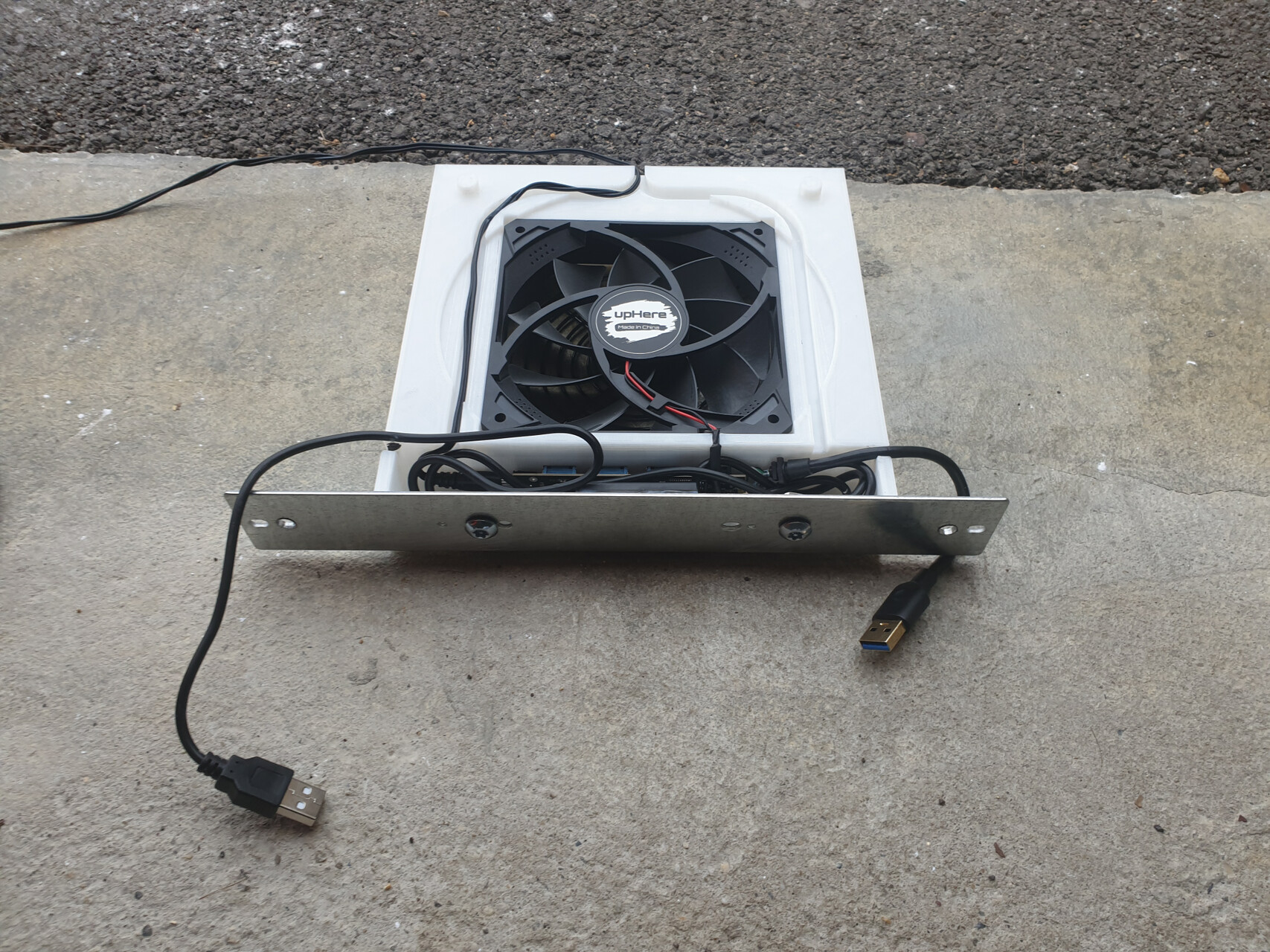

Version 2.0 - Impression 3D
RéaliséAméliorations apportées
Suite à l'acquisition d'une imprimante 3D, conception d'un support adapté limitant les fuites d'air grâce à une modélisation précise. Ajout d'une possibilité d'adaptation avec barre transversale pour maintien latéral optimisé.
✅ Nouvelles fonctionnalités
- Étanchéité améliorée (réduction des fuites d'air)
- Support dimensionné exactement pour la Freebox POP
- Matériau PLA durable et résistant
- Possibilité d'évolution avec barre transversale
- Design esthétique et professionnel
- Centralisation de l'arrivée réseau en un seul point RJ45
- Ajout de filtres anti-poussière
- Version avec contrôle PWM pour ventilateurs
🔄 Point d'amélioration
- Optimisation finale de l'étanchéité
- Tests longue durée (6+ mois)
Retour d'expérience
✅ Compétences développées
- Modélisation 3D fonctionnelle (conception de pièces avec contraintes réelles)
- Maîtrise de l'impression 3D (paramètres, supports, orientation)
- Analyse thermique et optimisation de flux d'air
- Mesure et monitoring de performances réseau
- Prototypage rapide et itération sur un design
- Résolution de problèmes concrets (fuites d'air, fixation)
💡 Apprentissages clés
- L'importance du prototypage rapide avant investissement
- Les fuites d'air réduisent considérablement l'efficacité
- Un bon flux d'air dirigé vaut mieux que de gros ventilateurs
- La modélisation 3D nécessite de penser aux contraintes physiques
- Les mesures de performances valident (ou invalident) les hypothèses
🎯 Applications futures
- Refroidissement d'autres équipements réseau (switch, routeur)
- Système de refroidissement pour NAS Synology
- Boîtiers custom pour Raspberry Pi avec ventilation
- Supports organisateurs de câbles imprimés 3D
